금형설계는 설계불량을 줄이기 위해서
다양한 시행착오가 필요한 상황인데요.
몰드디자이너는 설계단계에서 시행착오를 줄이기 위해 개발되었으며,
금형설계자를 위한 금형설계 검토 솔루션입니다.

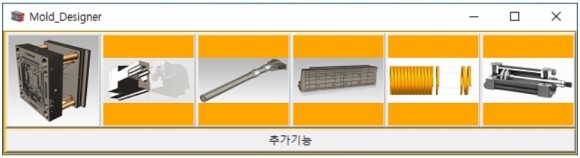

몰드디자이너는
3단금형, 언더컷 방향(슬라이드, 경사코아),
경사코아 스트로크, 슬라이드 스트로크,
스프링검색기, 유압실린더, 추가기능 등으로 구성되어 있는데요.

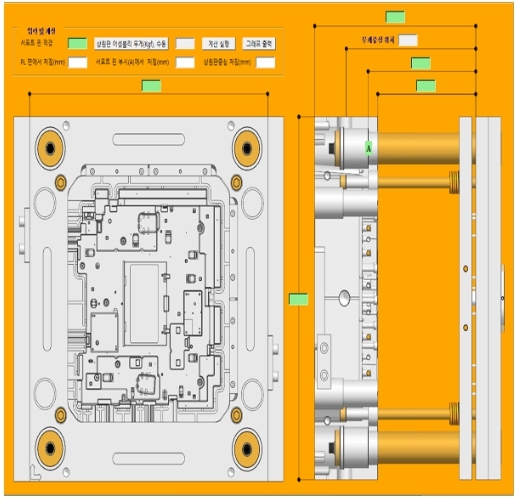

3단금형에서는
서포트 핀의 휨으로부터 발생하는 상원판 처짐량을
가장 중요한 PL면에서 정확하게 계산해 주며,
그래프로 출력이 가능합니다.
여기에 무게 중심 옵션을 사용하면
보다 정확한 계산이 가능합니다.
언더컷 구조는 점점 더 복잡해 지고 있는데요.

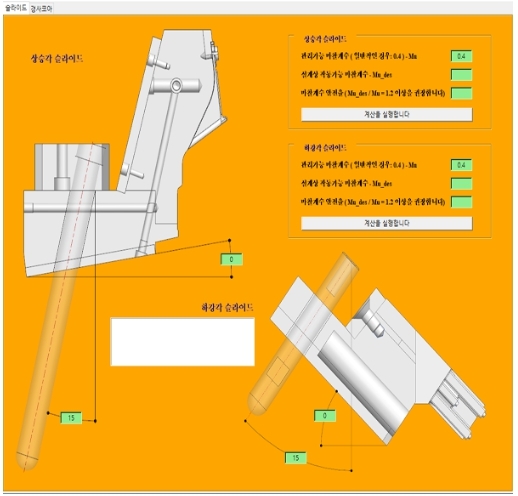

몰드디자이너 언더컷 방향 기능은
현실적인 마찰력이 고려된 정역학적 검증을 자동으로 해주고
필요한 경우 금형설계자에게 조언도 해줍니다.
수평작동 경사코아가 아닌경우
경사코아 스트로크 계산은 매우 어려운 문제인데요.

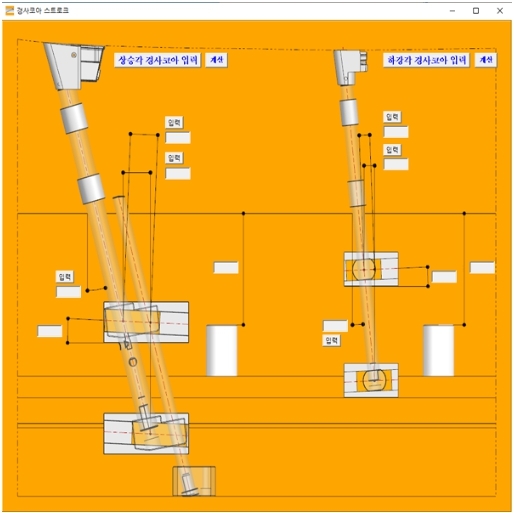

몰드디자이너 경사코아 스트로크 기능은
알기쉽게 편리하게 필요한 값을 찾아줍니다.

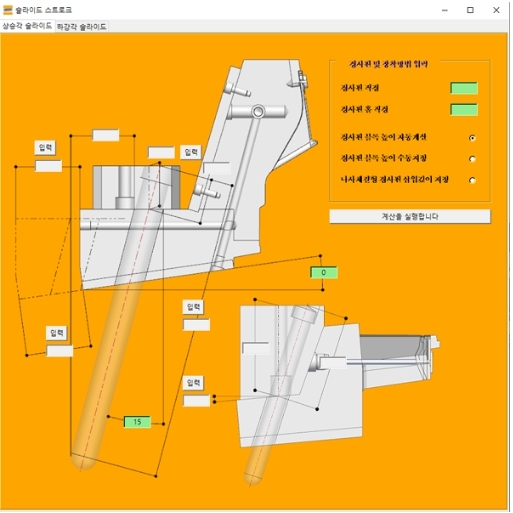

몰드디자이너 슬라이드 스트로크 기능은
다양한 설계변수에 따른
슬라이드 스트로크, 경사핀 길이, 경사핀 블록 높이 등
금형설계자가 원하는 답을 찾아줍니다.

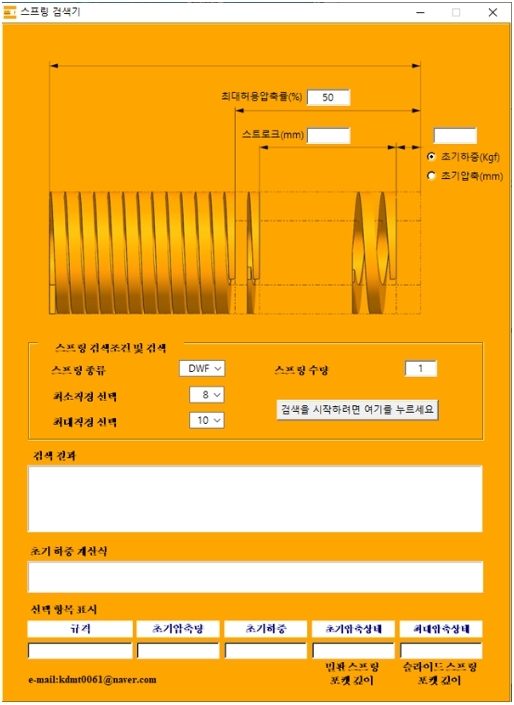

몰드디자이너 스프링 검색기는
SWF 및 DWF 표준 스프링이 데이터베이스화 되어 있고,
검색 조건만 입력하면 사용가능한 규격 및
설계시 필요한 모든 값이 자동으로 검색됩니다.

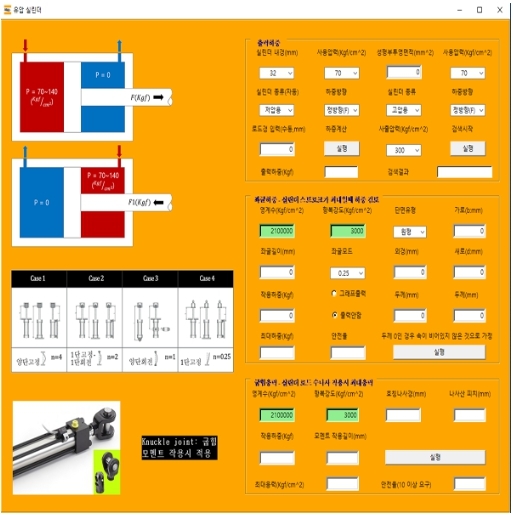

몰드디자이너 유압실린더는
유압실린더 설계시 고려해야할 모든 내용이
포함되어 있습니다.

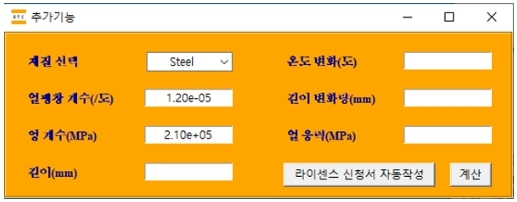

몰드디자이너 추가기능은
열팽창 계수에 의한 길이 변화,
열 응력이 얼마나 발생하는지 등을 계산할수 있습니다.
금형설계 검토를 위한 솔루션 몰드디자이너에 대해
자세하게 상담받길 원하시는 분들은
아래 연락처로 언제든지 연락주시기 바랍니다.
H.P. : 010-4603-9062
E-Mail : hwchoi@moldcare.kr
