고객사 or 협력사와 제품개발에 대한 미팅을 하기 위해서
고가의 3D CAD를 구매하는 경우가 있는데요.
설계를 해야 하거나 기존 설계 데이터를 수정해야 하는 경우가 아니라면
저렴한 3D 뷰어를 활용해서 개발 미팅을 할수 있습니다.
3D 뷰어를 활용하면
현업에서 주로 사용하는 3D CAD를 변환없이 다이렉트 오픈이 가능하며,
IGES, STEP, Parasolid 등 3D 중립포맷으로 파일변환을 할수 있습니다.
3D 데이터를 다이렉트 오픈해서 변환이 가능한 것만으로도
많은 업체에서 3D 뷰어를 구매하는 이유중의 하나이기도 합니다.
단일측정 기능을 활용하면
좌표, 길이, 법선각도를 측정할수 있습니다.
좌표는 절대좌표 기준, 형상의 좌표를 측정할수 있으며,
길이는 형상의 길이, 법선각도는 절대좌표축 기준, 형상면의 법선 각도를
측정할수 있습니다.
홀측정 기능을 활용하면
직경, 슬롯홀, 홀좌표, 홀깊이, 3점반경, 홀단차 등을 측정할수 있습니다.
클릭 한번으로 스냅이 자동으로 잡혀서 변경과 직경을 측정할수 있으며,
측정하고자 하는 파트를 선택허서 홀좌표 버튼을 클릭하면
XYZ 홀직경 값이 한번에 측정됩니다.
그리고 측정한 XYZ 값은 텍스트로 좌표저장이 가능하며,
측정할 세 지점을 선택하면 곡선의 반경값을 측정할수 있습니다.

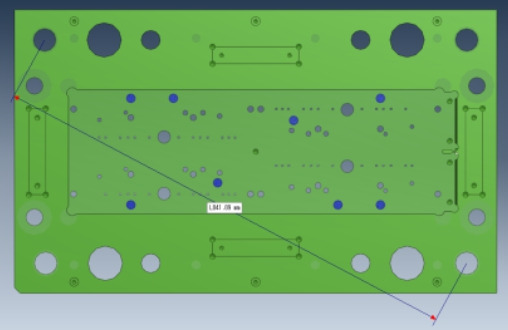

거리측정 기능을 활용하면
두점 or 모서리간의 거리를 측정할수 있으며,
단차가 있는 홀간 거리 및 모서리간 거리는 단차를 포함한 거리값이 측정됩니다.
또한 3D 상의 치수를 2D 처럼 즉정할수 있으며,
두전간의 거리를 기준선 방향으로 측정할수 있습니다.
최단거리, 최대거리, 평행면거리, 수직최단거리, 수직최대거리, 연속거리,
두께, 홀거리, 핀최단거리, 핀 축방향 최단거리, 원통거리 등
다양한 거리측정 기능을 활용해서 원하는 거리 측정이 가능합니다.
각도측정 기능을 활용하면
선택된 3점의 각도 측정, 선택된 두 선 사이의 각도 측정,
선태고딘 두 면 사이의 각도 측정, 선택한 핀과 선택한 면의 각도 측정,
선택한 선을 선택한 선의 XY (YZ/ZX) 평면상에 투영하여 직성 사이의 각도 측정 등
다양한 각도측정 기능을 활용할수 있습니다.
속성측정 기능을 활용하면
제품의 외곽 사이즈를 측정할수 있으며,
틀어져 있는 제품은 선택한 평행한 면 기준으로 외곽 사이즈를 측정할수 있습니다.
그리고 선택한 면의 면면적을 측정할수 있으며,
측정전 Ctrl 컨트롤 키를 클릭한 후 멀티면을 선택해서 합산값도 측정 가능합니다.
선택한 파트의 비중값을 입력해서 정확한 무게값도 측정할수 있으며,
두께가 없는 서페이스 제품의 경우 두께값을 입력 후 두께를 곱해서
계산된 부피 측정이 가능합니다.
3D 뷰어를 구매하기전에 데모 라이센스를 통해
어떤 기능이 있는지 확인해 볼수 있는데요.
아래 연락처로 연락주시면 자세하게 상담 도와드리겠습니다.
