고가의 3D CAD를 구매하지 않고 전문 3D 뷰어를 통해
사내 협업, 고객사 미팅 등을 할수 있는데요.
가성비 뛰어난 3D CAD 뷰어를 활용하면
현업에서 사용중인 다양한 3D CAD를 불러와서
치수 측정, 속성정보확인, 3D->2D 투영, 기준축 변경, 스냅샷 확인,
BOM 자동생성, 투영면적, 구배분석, 간섭체크, 자동분해, 모델비교 등
다양한 기능을 업무하시는데 활용할수 있습니다.

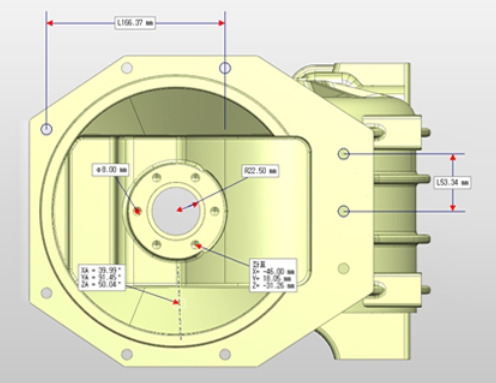

치수 측정 기능의 경우
직선거리, 깊이, 두께 직/반경, 홀좌표 측정 및 텍스트 저장을 할수 있으며,
3점 각도, 구배 각도, BC 각도를 측정할수 있습니다.
또한 최단거리, 최대거리, 수직최단, 최대거리, 평행면거리 등
3D 형상확인에 필요한 대부분의 치수 측정을 할수 있습니다.
속성 정보 확인 기능의 경우
바운드 박스에서는 개체크기, 중심점, 최대점, 최소점을 확인 가능하며,
지오메트리에서는 표면적 측정, 부피 측정, 소재 설정, 무게 측정, 질량 중심값을
확인할수 있습니다.
영역캡쳐 및 프린트의 경우
배경 전체를 캡쳐할수도 있고, 영역을 설정해서 캡쳐도 할수 있습니다.
배경색이 흰색으로 배경색이 없는것도 선택 가능하며,
JPG, BMP 이미지 파일로도 저장해서
다양한 문서 등에 활용할수 있습니다.
3D CAD 데이터를 2D 데이터로 투영도 할수 있습니다.
페이스 색상, 원점 설정, 카라인 생성, 은선 제거, 1각/3각 투영을 제공하며,
2D뷰 투영 후 DWG로 저장도 할수 있기 때문에
2D CAD로 불러와서 데이터를 확인도 가능합니다.
축 기능에는 회전 및 이동, 그리고 기준축 변경 기능이 있는데요.
절대축, 2점축, 3점축, 법선축, 엣지축 생성이 가능하며,
틀어진 형상을 기준축으로 변경해서 셋업도 할수 있습니다.
고급 기능 중에서 모델비교 기능은
변경 전 원본모델과 변경 후 비교대상 모델을 비교할수 있으며,
자동분해 기능은
클릭 한번으로 X+, X-, Y+, Y-, Z+, Z- 그리고 XYZ 방향으로
자동으로 분해가 됩니다.
간섭체크 기능은
화면에 보여지는 부품을 대상으로 할수 있으며,
사용자가 선택한 모델과 나머지 모델간의 간섭체크도 가능합니다.
간섭 결과 단위를 파트 or 어셈블리 단위로 설정이 가능하며,
간섭체크 결과에 대해 생성된 이미지는 CSV, HTML, EXCEL 문서에
활용할수 있습니다.

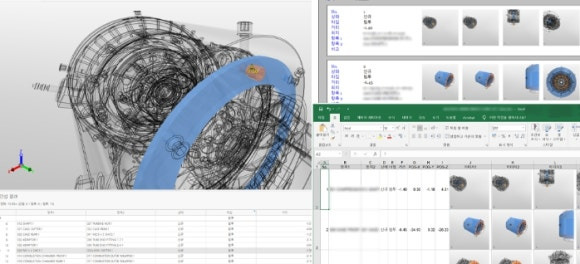

BOM 자동생성 기능은
어셈블리 구조의 도면이 파트별로 이미지와 부품명, 유형정보가
템플릿으로 자동 산출되는 기능입니다.
BOM 리스트를 엑셀로 내보내면
각각의 파트의 이미지와 부품명이 자동으로 생성되어서
템플릿으로 확인 가능합니다.
엑셀에 각각의 부품에 대한 바운드박스 사이즈도 함께 출력할수 있습니다.
3D 뷰어를 구매하기전에 데모 라이센스를 통해
어떤 기능이 있는지 확인해 볼수 있는데요.
아래 연락처로 연락주시면 자세하게 상담 도와드리겠습니다.
