3D CAD 뷰어 고급기능에는
간섭체크, CAD 데이터 모델 비교, BOM 파트리스트 자동생성,
애니메이션, 투영면적 계산, 자동 분해, 구배 분석, 금형인자계산 등이 있는데요.
각각의 기능에 대해 설명해 드리겠습니다.
애니메이션
모델 속성과 카메라 방향 등의 이벤트를 활용해서
동영상을 쉽게 제작할수 있는 기능으로,
3D 매뉴얼이나 공정 시뮬레이션 등에 활용할수 있는 기능입니다.

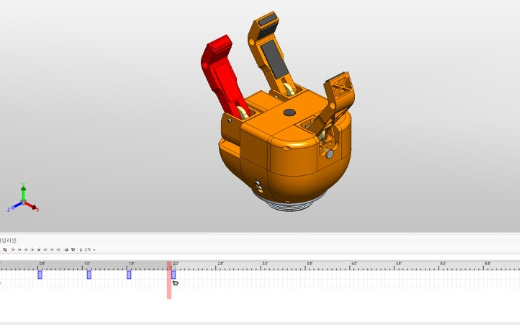

사용자 뷰 저장 상태를 타임라인에 드래그 앤 드롭해서
동영상 파일로 매우 쉽게 제작할수 있습니다.

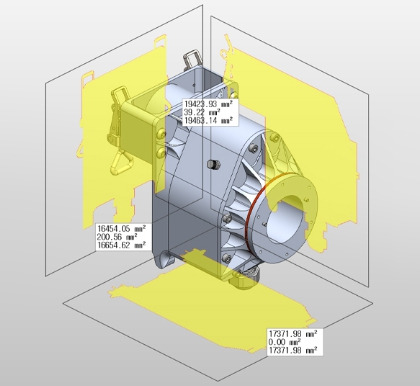

투영면적 계산
투영면적, 내부면적, 외부전체 면적을 각각 계산 가능하며,
XY, YZ, ZX 사용자 선택 평면에 대해 단면적 투영이 가능합니다.
그리고 평면상의 한 점을 선택해야 법선 방향으로 투영할수 있습니다.

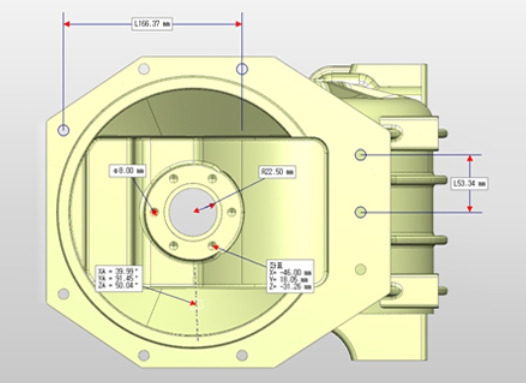

간섭체크
고속 간섭체크 알고리즘을 적용해서
전체 모델의 수많은 개체간의 간섭지점을 빠르게 찾아낼수 있구요.
프로젝트 모델 내 간섭 지점을 찾을수 있을 뿐만 아니라,
단품 및 어셈블리 단위의 간섭체크 등 다양한 간섭체크가 가능합니다.
그리고 체크 결과는 침투, 접촉, 근접 세가지 경우로 분류되며,
간섭지점은 위치 좌표 및 간섭량 출력 뿐만 아니라 시각적으로도 쉽게 확인 가능합니다.

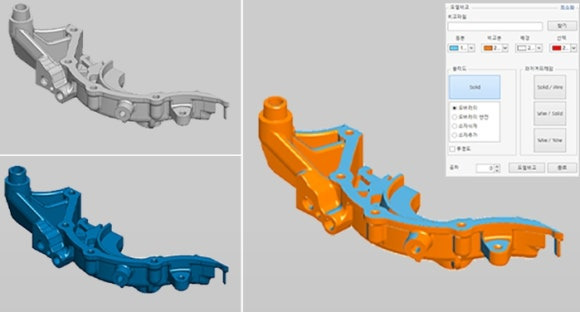

CAD 데이터 모델 비교
CAD 데이터 모델 비교 기능은 설계 변경 시에
이전 버전과의 차이점을 쉽게 확인할수 있게 해주는 기능입니다.
변경된 형상 부위를 빠르고 정확하게 확인할수 있어서
업무하는데 매우 유용한 기능중의 하나입니다.

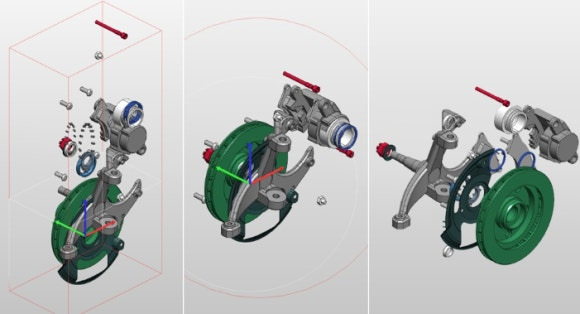

자동 분해
애니메이션 기능과 연계해서 조립 및 분해 동영상을 제작할수 있으며,
선형, 구형, 그리고 자동 분해 등 다양한 분해 형상을 확인 가능합니다.
분해 후에는 어셈블리 데이터, 노트 기능을 활용해서
파트 형상에 대한 Baloon BOM을 생성할수도 있습니다.

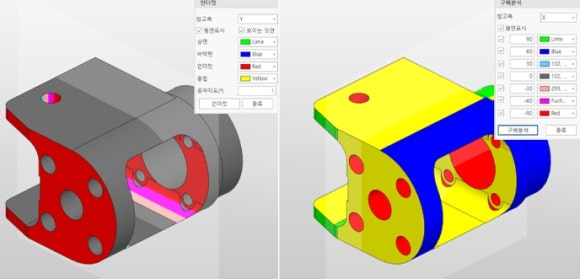

언더컷 및 구배 분석
언더컷 및 구배 분석 등 형상을 가공하는데 있어서 가공할수 없는 부위 또는
구배를 적용하지 않은 부위 등을 직관적으로 확인할수 있도록 해주는
가공성 검사 기능입니다.
투영면적 계산과 언더컷 발생 부위와 구배 각도 범위를 생각으로 구분해서
쉽게 디자인 분석이 가능하며,
제품 제작 과정에서 발생 가능한 문제점을 사전에 예방할수 있습니다.

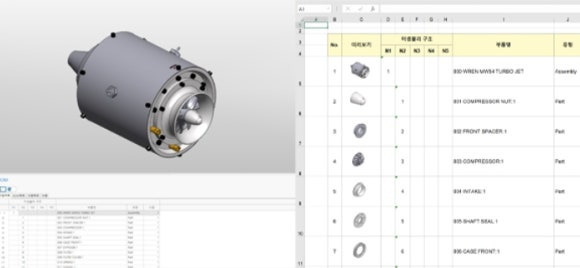

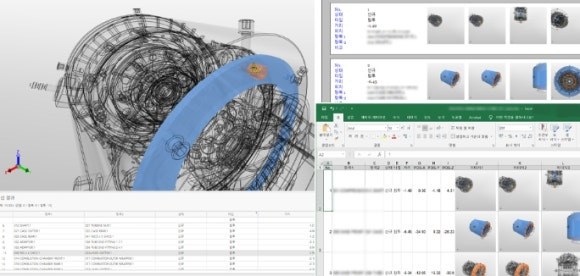

BOM 파트리스트 자동 생성
어셈블리 구조의 도면을 파트 별로 이미지와 부품명,
그리고 유형 정보가 엑셀로 자동 산출되는 기능입니다.
엑셀에 각각의 부품에 대한 바운드박스 사이즈도 함께 출력할수 있습니다.

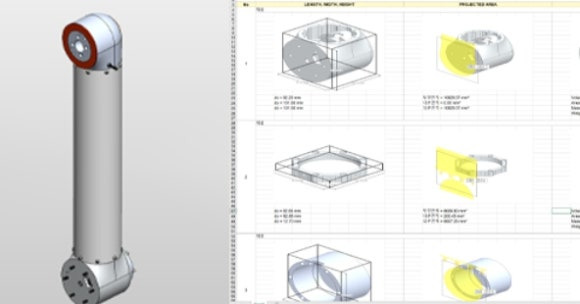

금형인자 계산
자동차 금형을 제작하는 업체에서 많이 필요로 하는 기능이 금형인자 계산인데요.
3D CAD 뷰어 고급기능을 활용하면
바운드 박스, 투영 면적, 무게, 부피값을
엑셀 템플릿으로 자동 산출할수 있는 매우 유용한 기능입니다.
3D 뷰어를 구매하기전에 데모 라이센스를 통해
어떤 기능이 있는지 확인해 볼수 있는데요.
아래 연락처로 연락주시면 자세하게 상담 도와드리겠습니다.
