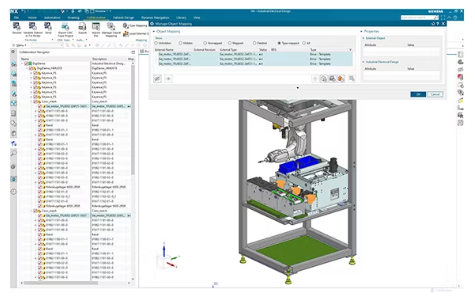

UG NX를 활용하면
전기 엔지니어가 기계 및 소프트웨어 엔지니어링 동료와 협업하여
시간을 절약하고 산업용 전기 설계 시 오류를 제거함으로써
보다 빠르고 고품질로 설계를 완료할수 있는데요.
자세한 기능에 대해 설명해 드리겠습니다.

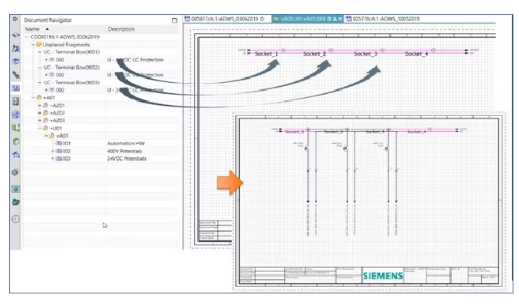

2D 설계도 도면 작성
UG NX를 활용하면
통합 환경을 사용하여 산업 전기설계, 즉 2D 전기 설계도를
만드는 중앙 작업이 가능하구요.
2D 도면 및 중단 지점을 만들고, 상호 참조를 표시 및 사용하고,
카탈로그 부품을 선택하고, 규칙 기반 엔지니어링을 활용하여
산업용 전기 설계 작업을 자동화할수 있습니다.

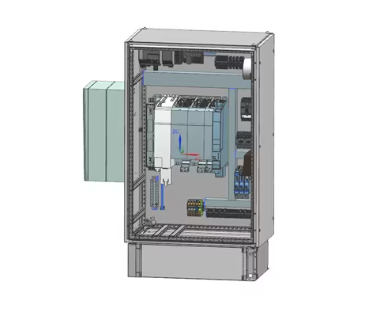

3D로 캐비닛 설계
UG NX를 활용하면
빠르고 효율적인 3D 캐비닛 레이아웃 설계를 위해
포괄적인 도구 세트를 사용 가능하구요.
부품을 선택, 배치 및 이동하고, 간격을 측정하고,
3D 산업용 전기 설계 내에서 2D 설계도를 직접 탐색할수 있습니다.

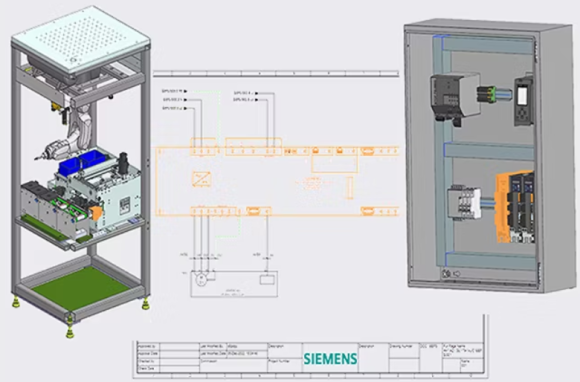

기능적인 엔지니어링 실행
UG NX를 활용하면
전기 엔지니어가 기능성, 모델기반 산업용 전기 설계를 만들수 있구요.
기능, 위치 및 제품 구조를 정의하고, 객체 간의 관계를 구축하며,
객체 간의 데이터를 재사용 및 결합하여
산업용 전기 설계 프로세스를 자동화할수 있습니다.
업스트림 프로세스로부터 데이터 통합
UG NX를 활용하면
보다 효율적인 설계를 위해
업스트림 프로세스에서 입력으로 데이터 액세스 가능하구요.
기계 어셈블리 데이터, 공장 배치, 배관 및 계측 다이어그램(P&ID) 및
스프레드시트 목록을 임포트하여
모델화된 형태로 데이터 입력을 통합할수 있습니다.

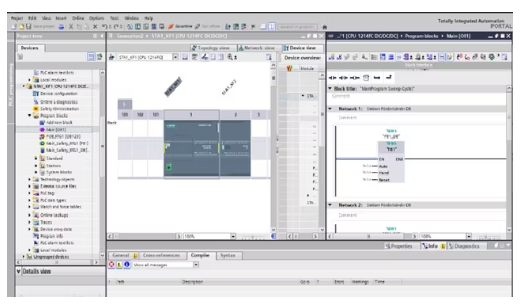

다운스트림 프로세스로 데이터 공급
UG NX를 활용하면
완성된 산업용 전기설계를 자동화 엔지니어링에 전달해서
소프트웨어를 기계에 사용하수 있도록 해주구요.
데이터 모델에서 PLC(Programmable Logic Controller) 소프트웨어와
하드웨어를 직접 통합하고 프로그램 없이 이 데이터를 Siemens TIA Portal 소프트웨어로 직접 내보냅니다.
커스텀 보고서 및 스프레드시트 데이터 내보내기를
사용하여 서드파티 시스템의 신호 목록 및 하드웨어 정보를 작성할수 있습니다.

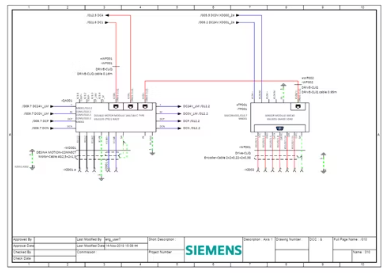

규칙 기반 엔지니어링 사용
UG NX를 활용하면
설계 규칙과 함께 자동화를 사용하여 참조 지정의 정의, 신호의 상징적 이름 또는
도식 작성과 같은 가치가 없는 반복적인 작업을 제거할수 있구요.
오류를 줄이고 전기 공학이 산업 전기 설계 내에서 가치를 창출하고
혁신을 추진하는 데 더 많은 시간을 할애할수 있습니다.

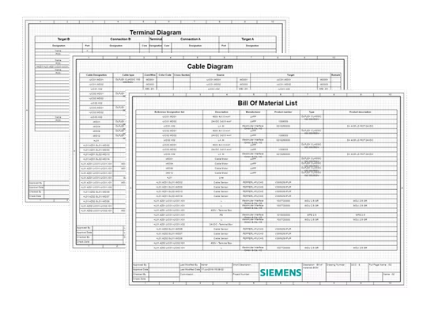

표준 보고서 작성
UG NX를 활용하면
산업 전기 설계가 완료되면 생산 시스템을 구축하는 데 필요한 정보를
제조 업체에 제공하구요.
즉시 제공되는 표준 보고서를 사용하여 터미널 다이어그램, BOM(Bill of Materials),
케이블 다이어그램 등 문서를 완성할수 있습니다.

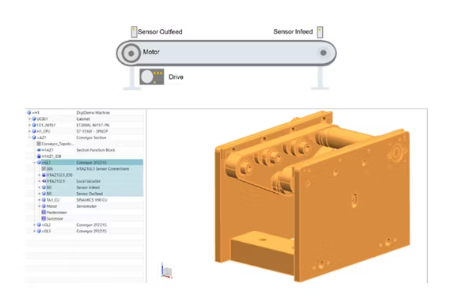

템플릿을 활용한 설계
UG NX를 활용하면
산업용 전기 설계를 설계 템플릿으로 재사용하여
품질과 일관성을 향상시킬 수 있구요.
설계 내용을 저장하고 하나의 장치나 기호 대신 완전한 기능으로 새 설계에
삽입 가능하며, 자동화 설계 도구를 사용하여
기능을 PLC 소프트웨어로 확장할수 있습니다.
산업용 전기설계를 위한 UG NX에 대해
자세하게 상담 받길 원하시면
아래 연락처로 언제든지 연락주시기 바랍니다.
H.P. : 010-7901-5209
카카오톡 : choijh98
E-Mail : jhchoi@moldcare.kr
